Druckkontrollausrüstung (PCE)
PROBUS fertigt ein vollständiges Sortiment an Wireline- und Coiled-Tubing-Druckkontrollsystemen, erhältlich für Standard- und H₂S-Anwendungen, mit Betriebsdrücken von 5.000 psi, 10.000 psi und 15.000 psi. Alle Systeme werden nach den aktuell gültigen internationalen Normen und Standards konstruiert und gefertigt.
Das Produktprogramm umfasst unter anderem:
- Blowout Preventer (BOP) für Wireline- und Coiled-Tubing-Einheiten
- Stopfbuchse (Stuffing Box)
- Pack-Off-Einheit
- Fettinjektions-Steuerkopf (Grease Injection Control Head)
- Coiled-Tubing-Stripper
- Lubricator / Riser
- Quick-Test-Sub
- Tool Trap
- Tool Catcher
- Pump-In-Sub
- Bleed-Off-Sub
- Chemical-Injection-Sub
- Crossover
- Wellhead-Adapterflansch
- Lifting Cap
- Test Cap
- Line Wiper
- Rückschlagventil (Check Valve)
Wireline Blowout Preventer (BOP) Lubricator / Riser Stuffing Box Quick Test Sub Pump-in Sub Grease Injection Control Head Wellhead Adapter Flange Tool Trap Tool Catcher Pack-Off Bleed-Off Sub Chemical Injection Sub Crossover Coiled Tubing Stripper Coiled Tubing Blowout Preventer (BOP)
Wireline Blowout Preventer (BOP)
- Austauschbare Kartuschen-Ausgleichsventile
- Kompaktes und modulares Design für reduzierte Aufbauhöhe
- Schnellkupplungs-Hydraulikzylinder für zügige Demontage und Dichtungswechsel
- Schlüssellose Ram-Bohrungen
- Betriebstemperatur: –25 bis +118 °C
- Patentiertes X-Type-Ram-Design für maximale Draht- und Kabelsicherheit
- Stapelfähig bis zu vier Stufen (Quad Stages)
- Entspricht API 6A / API 16A / NACE MR 0175 / ISO 1561-2
Verfügbar in verschiedenen Konfigurationen:
- Größen: 2.50”, 3.00”, 4.00”, 4.50”, 5.00”, 5.50”, 6.38”
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: Standard, H₂S
Lubricator / Riser
- Geeignet für Wireline- und Coiled-Tubing-Einsätze
- Erhältlich mit Standard- und Sonderanschlüssen
- Superlegierungs-Einlagen optional erhältlich
- Einteilige, massive Konstruktion ohne Schweiß- oder Gewindeverbindungen
- Mit Pump-In- / Bleed-Off-Anschlüssen verfügbar
- Leichte Version erhältlich
- Temperaturbereich: –25 bis +118 °C
- Entspricht API 6A / API 16A / NACE MR 0175 / ISO 1561-2
Verfügbare Konfigurationen:
- Größen: 2.50”–6.50”
- Längen: 4 ft, 6 ft, 8 ft, 10 ft
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: Standard, H₂S

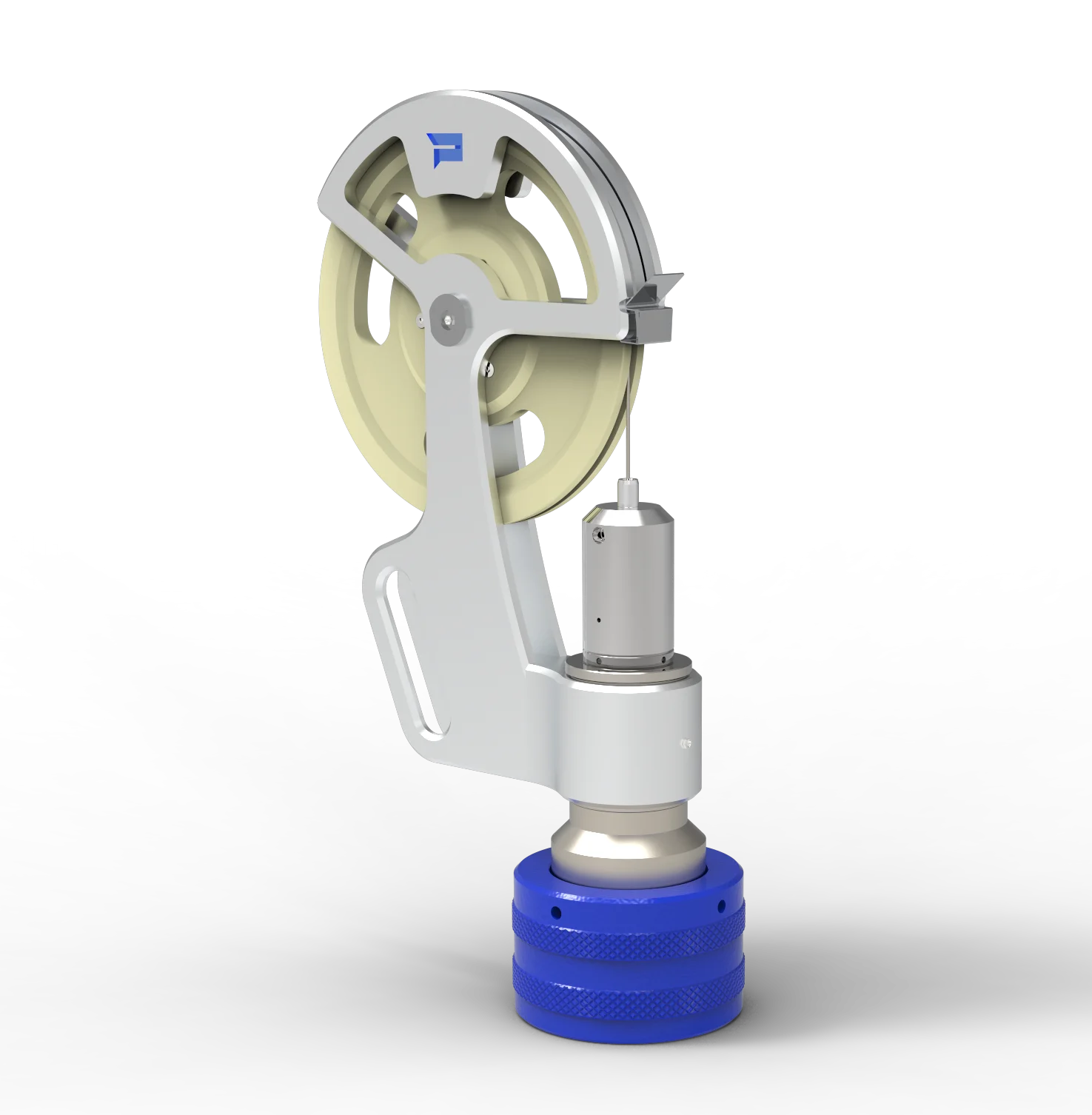

Stuffing Box (Stopfbuchse)
- Seitlich verschiebbare Abdeckung – höchste Sicherheit gegen Drahtsprünge
- Variable Halterungskompatibilität
- Kompakte, einfach zu bedienende Konstruktion
- Betriebstemperatur: –25 bis +118 °C
- Entspricht API 6A / API 16A / NACE MR 0175 / ISO 1561-2
Verfügbare Optionen:
- Ausführungen: Leichtbau, Free Load
- Umlenkrollendurchmesser: 16” oder 20”
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: Standard, H₂S
Quick Test Sub
Der PROBUS Quick Test Sub verkürzt die Prüfzeiten während Drucktests von Wireline- oder Coiled-Tubing-Druckkontrollsystemen erheblich – insbesondere bei mehrfachen Testläufen.
- Größen: 2.50”, 3.00”, 4.00”, 5.12”, 6.38”
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: H₂S
Pump-in Sub
Das PROBUS Pump-In Sub ist ein wesentliches Element zur Aufrechterhaltung der Bohrlochkontrolle während Wireline-Operationen. Es ermöglicht das Einpumpen von Fluiden, selbst wenn der BOP geschlossen ist.
- Größen: 2.50”–6.38”
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: Standard, H₂S
Grease Injection Control Head
Der PROBUS Fettinjektions-Steuerkopf sorgt für eine zuverlässige Abdichtung bei anspruchsvollen Einsätzen mit geflochtenen Leitungen (z. B. Swabbing oder Fishing unter Druck). Er ist oben auf dem Lubricator-Stapel positioniert und gewährleistet kontrollierte Well-Intervention bei gleichzeitiger Druckhaltung.
- Kabeldurchmesser: 7/32”–15/16”
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: H₂S
Wellhead Adapter Flange
Der PROBUS Wellhead-Adapterflansch stellt eine sichere und dichte Verbindung zwischen Wellhead und Oberflächenausrüstung her.
- Größen: 1-13/16” bis 30.00”
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: Standard, H₂S
Tool Trap
Der PROBUS Tool Trap verhindert den Verlust von Downhole-Tools, falls sich das Drahtseil am Rope Socket löst.
- Typen: Manuell, Hydraulisch
- Größen: 2.50”–6.38”
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: Standard, H₂S
Tool Catcher
Der PROBUS Tool Catcher bietet eine zusätzliche Sicherheitsebene gegen unbeabsichtigten Tool-Verlust im Bohrloch.
Hydraulischer Druck wird nur zum Freigeben des Werkzeugs benötigt – so ist ein unbeabsichtigtes Lösen ausgeschlossen.
- Fish-Neck-Größen: 1.00”–2.313”
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: Standard, H₂S
Pack-Off
Der PROBUS Pack-Off sorgt für eine zuverlässige Abdichtung um die bewegte Wireline unter Druckbedingungen.
- Ausführungen: Single, Dual
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: H₂S
Bleed-Off Sub
Das PROBUS Bleed-Off Sub dient zur Druckentlastung oder Druckangleichung an bestimmten Ports des Lubricator-Strings – optimal in Kombination mit einem Leichtbau-Lubricator.
Chemical Injection Sub
Das PROBUS Chemical Injection Sub ermöglicht die kontrollierte Applikation von Inhibitoren, Chemikalien oder Enteisungsmitteln direkt auf die Wireline.
Positioniert unterhalb der Stopfbuchse oder des Fettinjektionskopfes, nutzt es austauschbare Filzpackungen, um die Leitung zu beschichten und das Eindringen der Chemikalien in den Bohrlochbereich zu verhindern.
- Betriebsdruck: 5.000 / 10.000 / 15.000 psi
- Anschlüsse: Otis, Bowen, ACME-Doppelgang, Sonderausführungen
- Service: H₂S
Crossover
Das PROBUS PCE Crossover ist ein präzisionsgefertigtes Verbindungselement, das Druckkontrollsysteme oder Wellheads zuverlässig miteinander koppelt. Es ist in verschiedenen Größen, Druckstufen und Anschlussarten (Flansch oder Gewinde) erhältlich und gewährleistet sichere Integration und Leistung auch in H₂S-Umgebungen, unter Einhaltung höchster Industriestandards.
Coiled Tubing Stripper
Der PROBUS Stripper Packer sorgt für eine druckdichte Abdichtung um das Tubing beim Ein- und Ausfahren in ein unter Druck stehendes Bohrloch.
Die Abdichtung wird über hydraulischen Druck aktiviert und vom Bediener gesteuert.
Coiled Tubing Blowout Preventer (BOP)
Der PROBUS Coiled Tubing BOP stellt sekundäre und tertiäre Sicherheitsbarrieren dar und unterstützt das primäre Dichtungssystem.
Er dient zur Fixierung des Coiled Tubings und zur Isolation des Bohrlochdrucks, sowohl im Normalbetrieb als auch im Notfall.
